iX CAD – das Tool für Konstruktion und 3D-Datenmodellierung

Für die einfache Konstruktion komplexer Möbel- und Inneneinrichtungen

Anwender genießen volle Flexibilität und vielfältige Möglichkeiten bei der Möbelkonstruktion: Von standardisierten Katalog-Möbeln bis hin zu individuellen Objekt-Möbeln realisieren sie alle Ideen mit iX CAD. Einzelmöbel oder ganze Raumsituationen lassen sich in kürzester Zeit konstruieren und eindrucksvoll präsentieren.

iX CAD deckt alle Prozessschritte von der Planung über die Konstruktion bis hin zu Zeichnungsausgabe und Produktion ab. Das für imos iX typische integrierte Datenmodell bietet dabei die größtmögliche Sicherheit auch beim Ändern und Aktualisieren der Daten.

Highlights von iX CAD

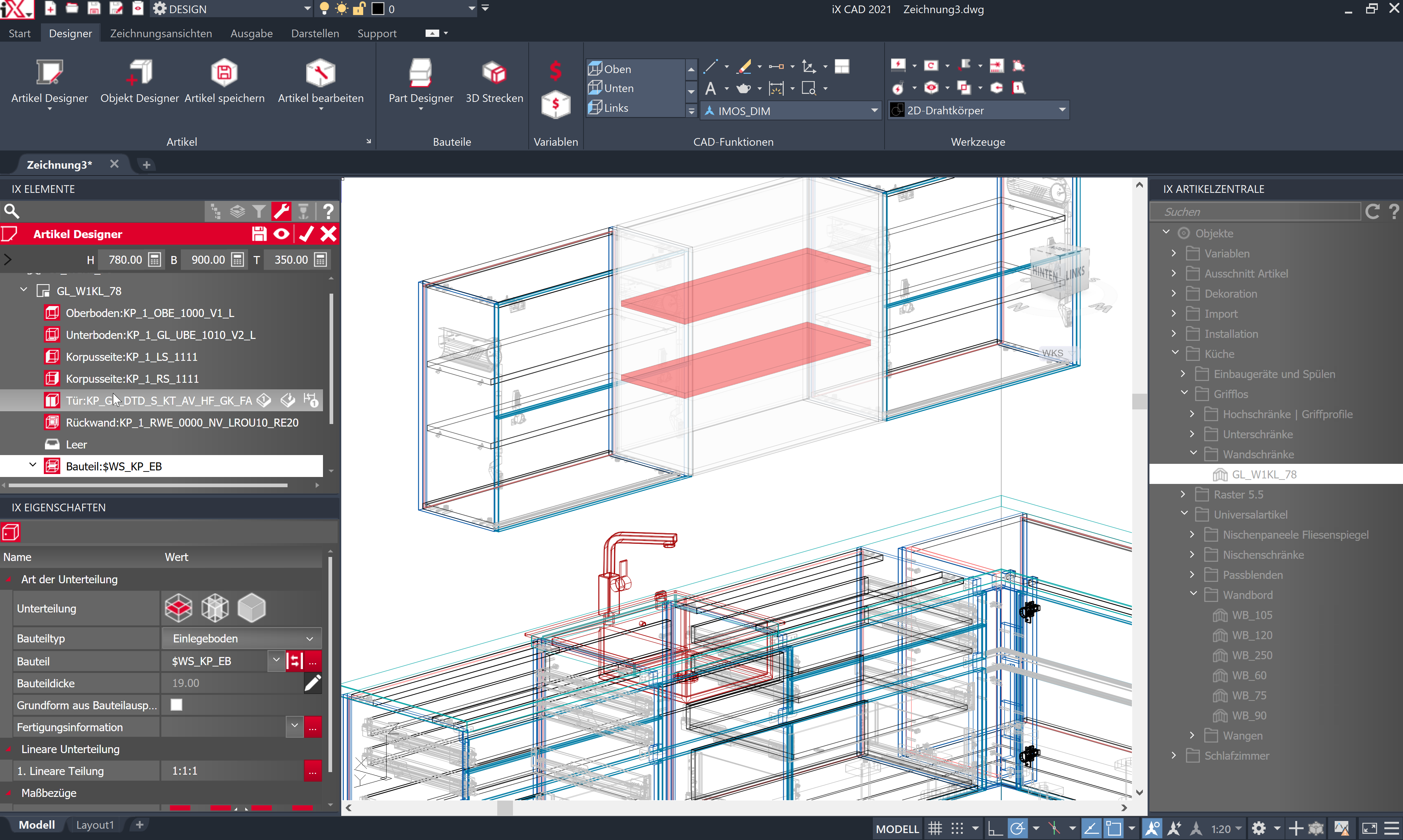

Konstruktionsassistenten

Für maßvariable Konstruktionen bietet sich der Artikel Designer an. Dieses Modul deckt die Anforderungen im Schrank- und Objektbau ab, wenn ähnliche Möbel mit unterschiedlichen Maßen oder Fronteinteilungen gefordert sind. Der Artikel Designer greift dabei auf parametrische Bauteile zu.
Im Objekt Designer werden Bauteile über 2D-Draufsichts- und Seitenansichtszeichnungen generiert. Die 2D-Geometriedaten können mit einfachen Funktionen wie z.B. Polylinie erstellt werden. Abschließend generiert iX CAD das komplette Thekenelement automatisch mit allen Details in 3D aus den verschiedenen 2D-Ansichten. Durch Veränderung der 2D-Zeichnungselemente kann das 3D-Modell per Mausklick angepasst werden.
Im Part Designer werden Einzelteile frei am Bildschirm in 3D zusammengesetzt. Die Vorgehensweise ähnelt der Endmontage eines Möbelstücks. Jedes Element erhält Fang- und Identifizierungspunkte. Damit lassen sich Bauteile, Kanten, Verbinder, Bearbeitungen etc. interaktiv am Bildschirm anpassen. Erst wenn die Formgebung steht, werden Profile, Materialien und Beschläge zugewiesen.

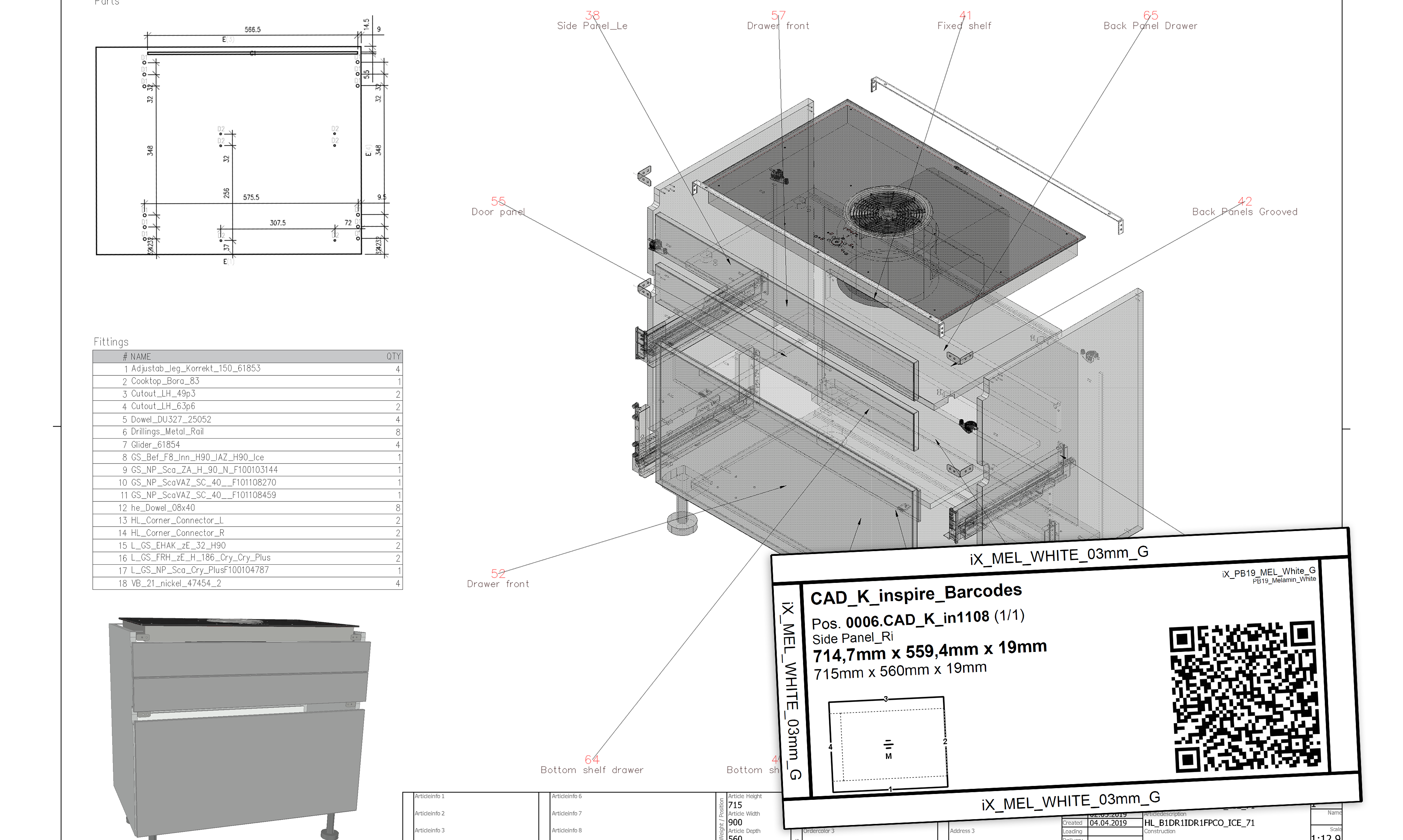

Fertigungsdokumente

Schnittlisten: Sortierung nach Bezeichnung und Material, gleichen Rohabmessungen, gleichem CNC-Bearbeitungsprogramm u.a.m.
Fertigungslisten: Ausgabe von Materialien, Oberflächen und Kanten mit allen Abmessungen sowie des Kantenbildes für alle Bauteile eines Auftrages
Zukaufteile: Ausgabe aller im Auftrag verwendeten Zukaufteile sowie Berechnung der Preise
Profile und Kanten: Ausgabe aller Kanten und Profile mit Abmessungen und Zusammenfassung von gleichen Elementen
Beläge und Oberflächen: Ausgabe aller Furniere und Folien mit Abmessungen und Zusammenfassung von gleichen Elementen
Etiketten: Ausgabe inklusive Grafik sowie der zum Teil gehörigen CNC-Programm-Nummer
Strukturstückliste: Aufbau einer strukturierten Liste mit Zuordnung einzelner Bauteile zu Artikel- und Positionsgruppen
Automatisch erzeugte Grafiken erleichtern die Lesbarkeit der Stücklisten
Unterstützung gängiger Barcodes und QR-Codes

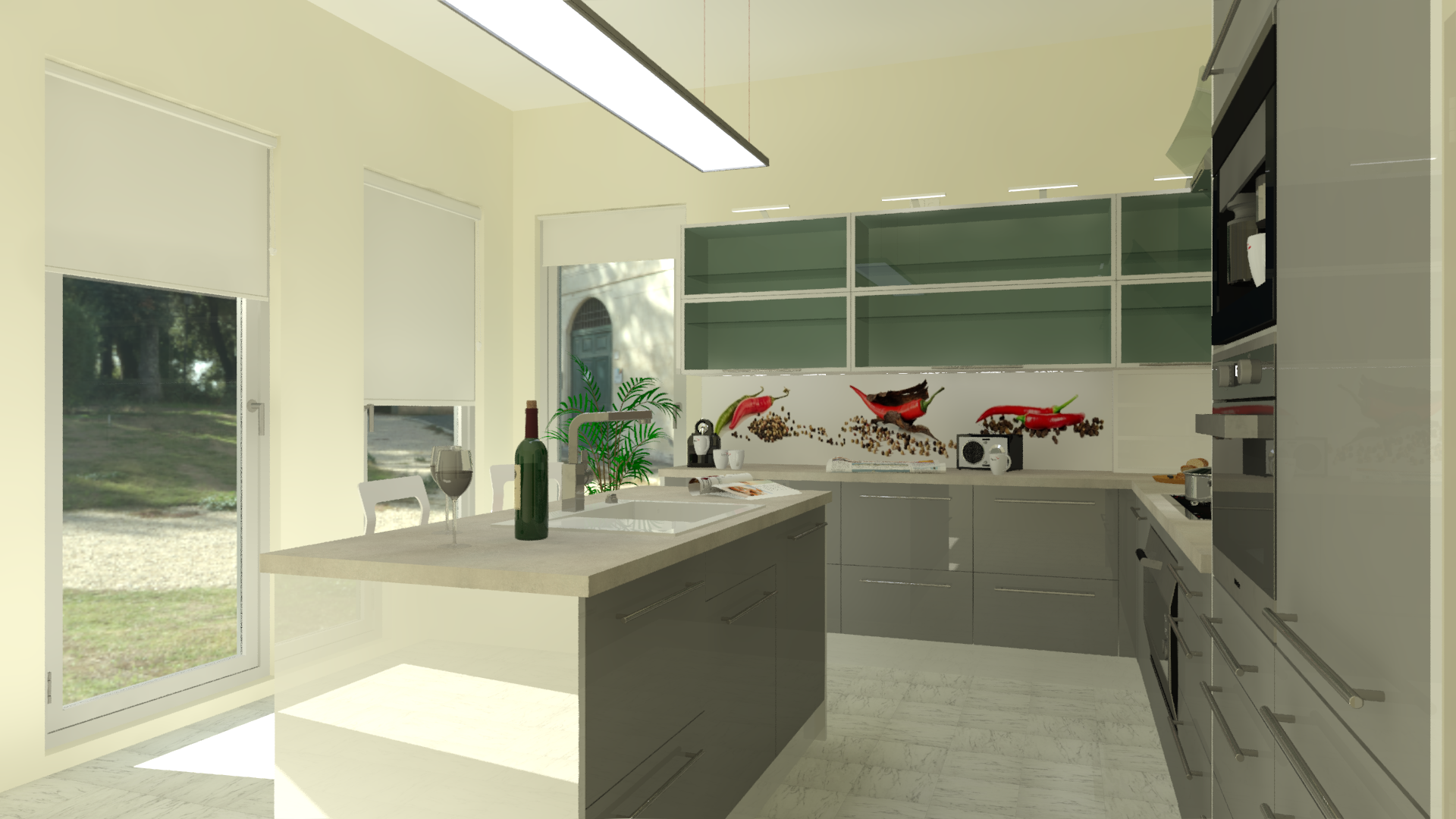

Fotorealismus als Entscheidungshilfe

Realistische Darstellung und Zuordnung von Materialien für Oberflächen, Farben, Furniere und Profile
Setzen von unterschiedlichen Lichtquellen wie Sonnenlicht, Spotlicht etc.
Schatten- und Spiegelberechnung
Zahlreiche zusätzliche Sondereffekte wie Freihandlinien oder Comic-Style
Renderings der Möbel oder Raumsituation geben dem Kunden schon in der Planungsphase ein anschauliches Bild
Überführung der Daten über eine spezielle Schnittstelle in gängige VR-/Render- und Animationsprogramme ist möglich

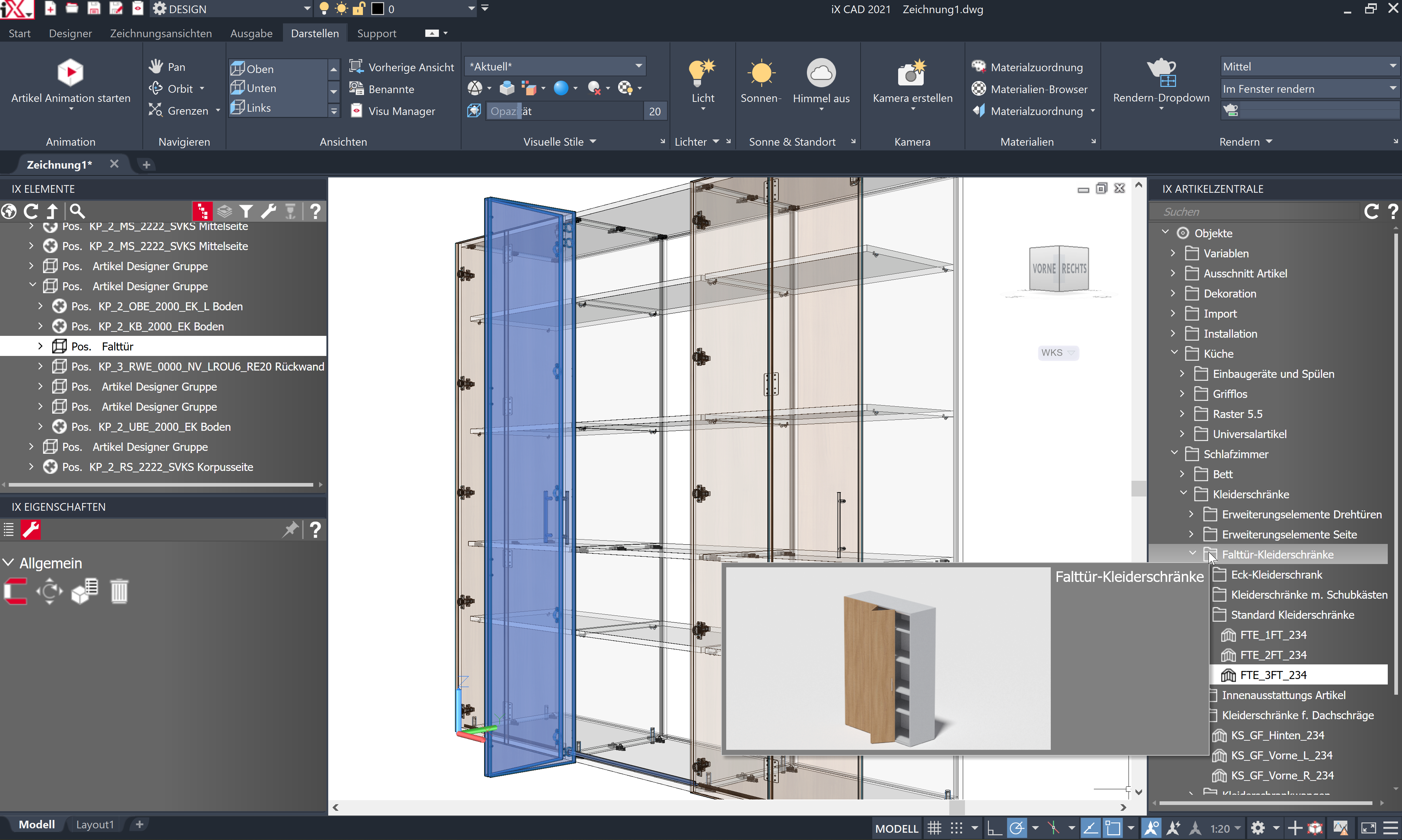

Artikelbibliothek

iX CAD verfügt über Artikelbibliotheken, d.h. eine zentrale Verwaltung aller Bibliothekselemente wie Standard- und Sonderartikel etc.
Die Struktur ist frei definierbar, die Inhalte problemlos aufbau- und erweiterbar
In der Artikelauswahl können einzelne Möbeltypen inklusive zulässiger Ausführungsvarianten in einem Katalog zusammengestellt und über eine komfortable Auswahloberfläche konfiguriert werden

Anwendungsbereiche und Funktionen von iX CAD

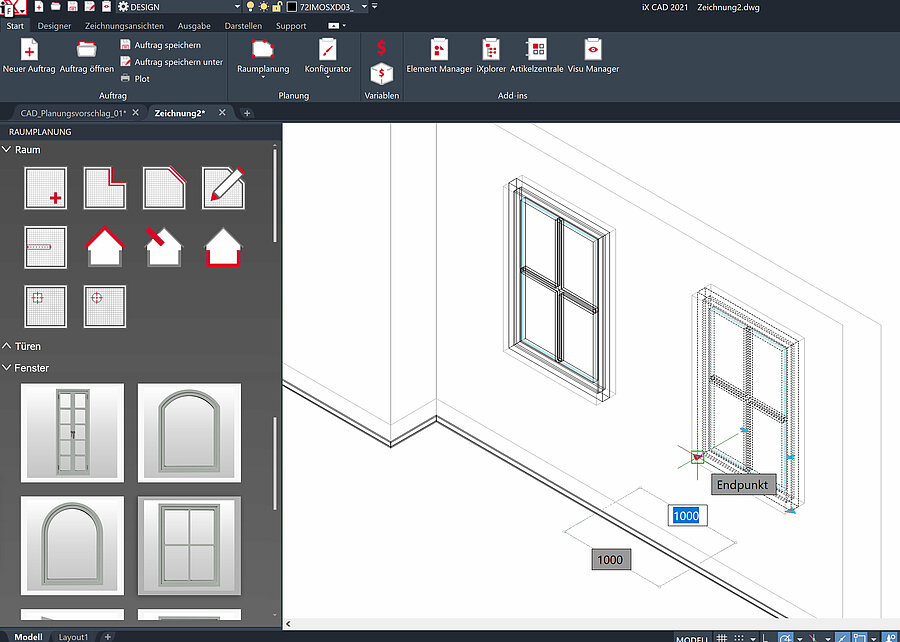

Maßgenaue 3D-Raumplanung

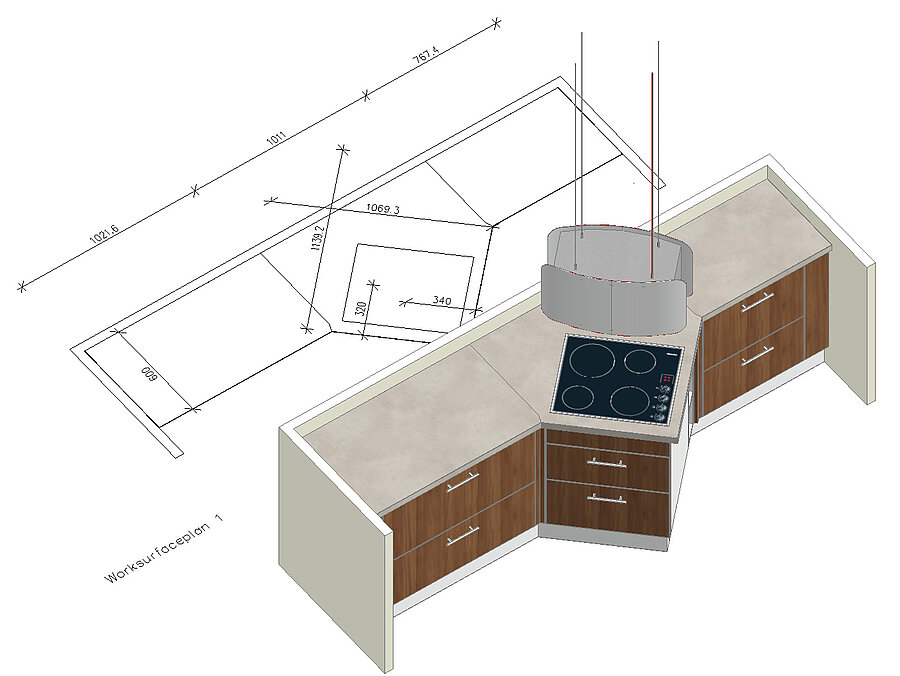

Passgenaue Langteile

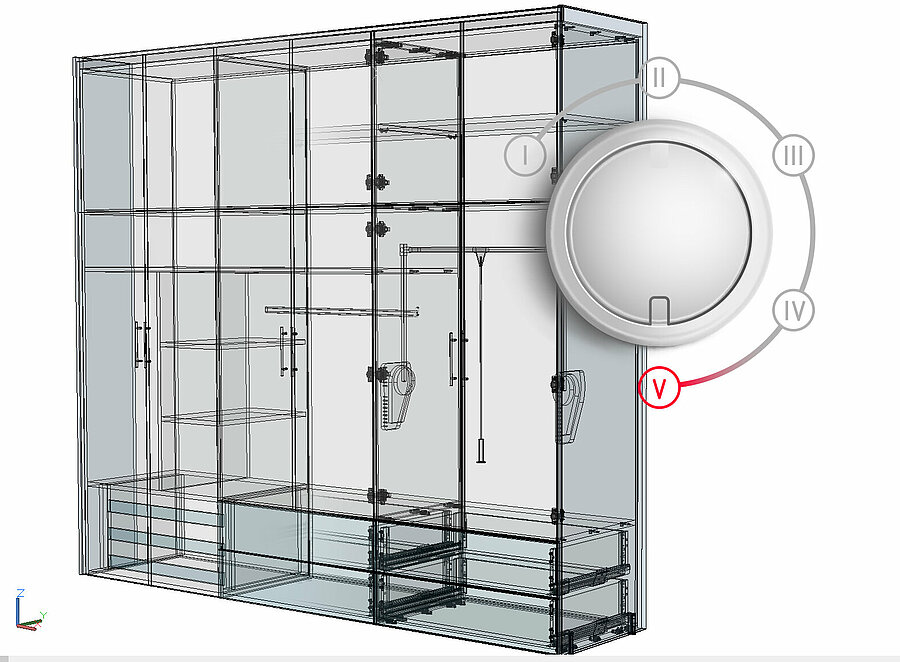

Anpassbare Visualisierungsstufen

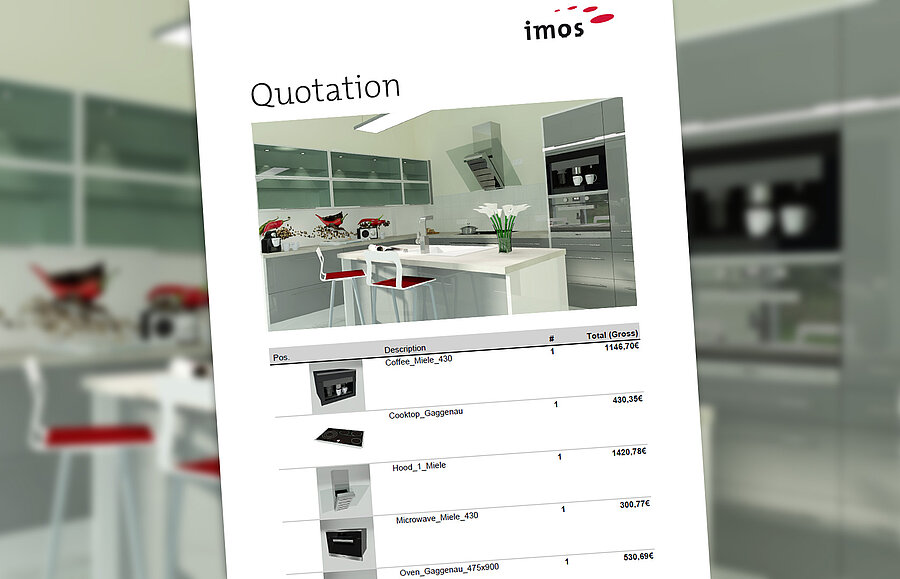

Flexible Angebotserstellung

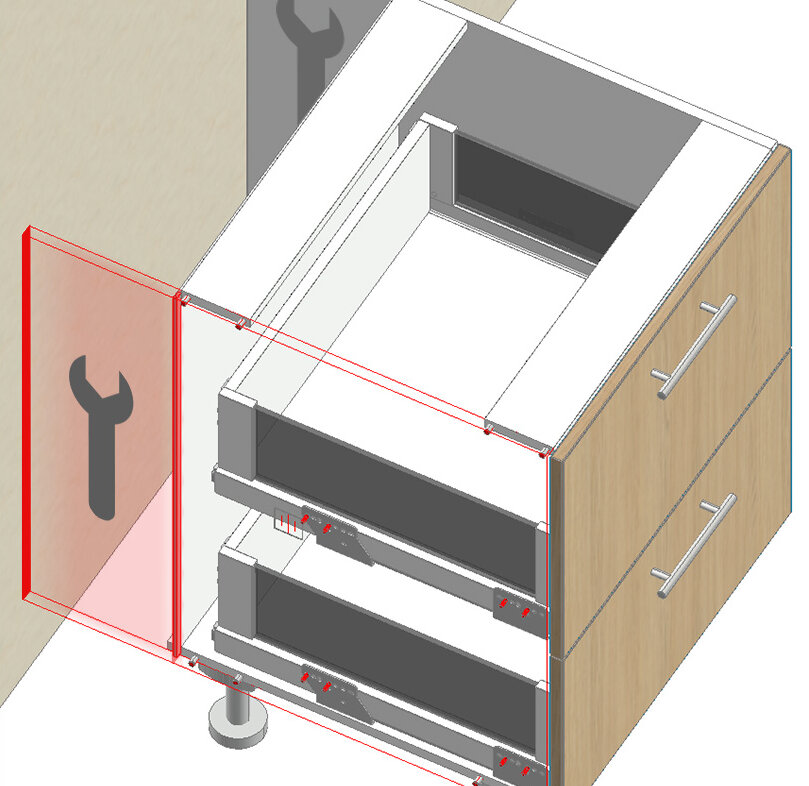

Intelligente Änderungsfunktionen

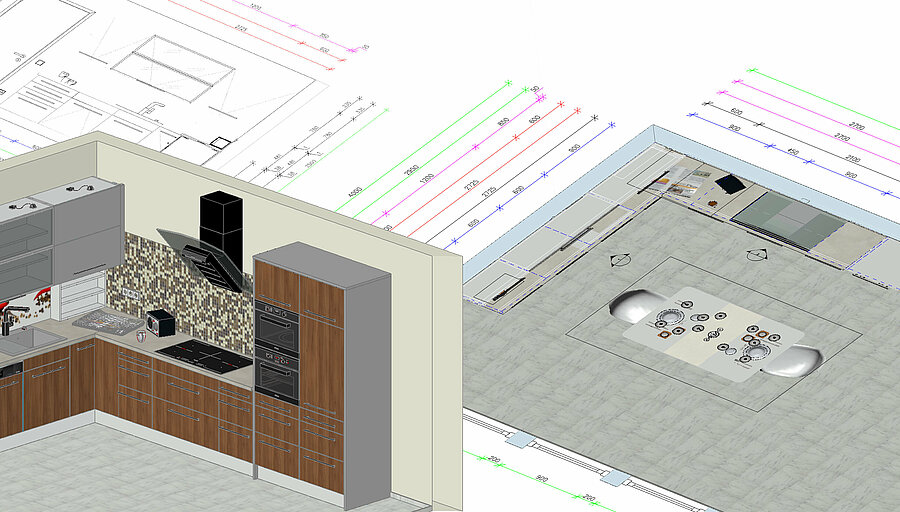

Automatisierte Zeichnungsausgabe

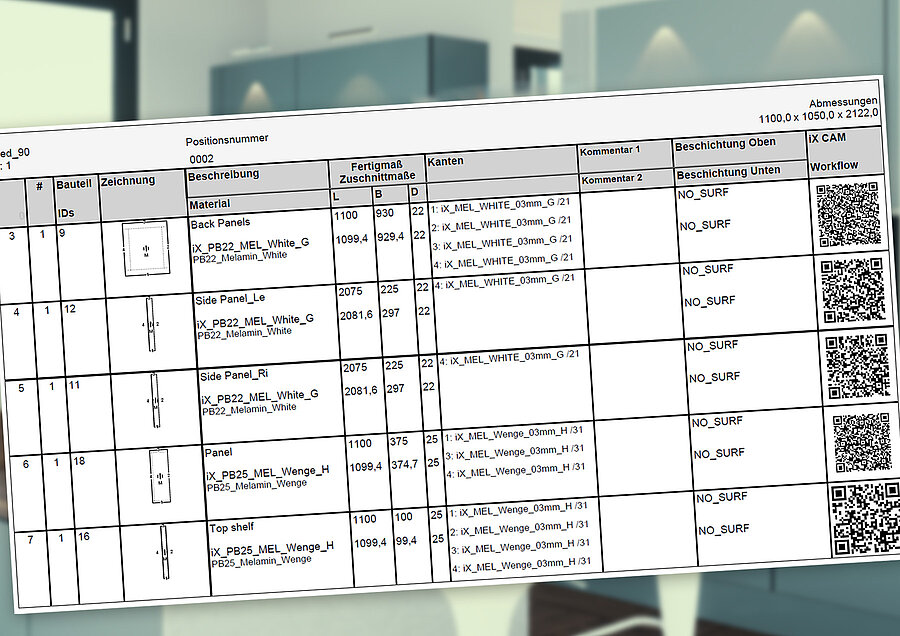

Moderne Stücklisten

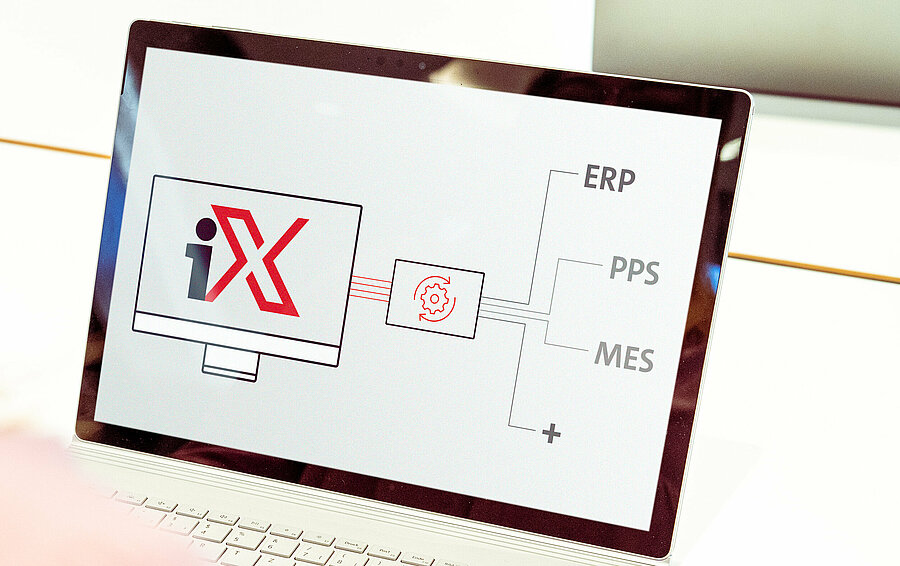

Systemanbindung

VR Link

Belebende Animation

Barcodes und QR-Codes

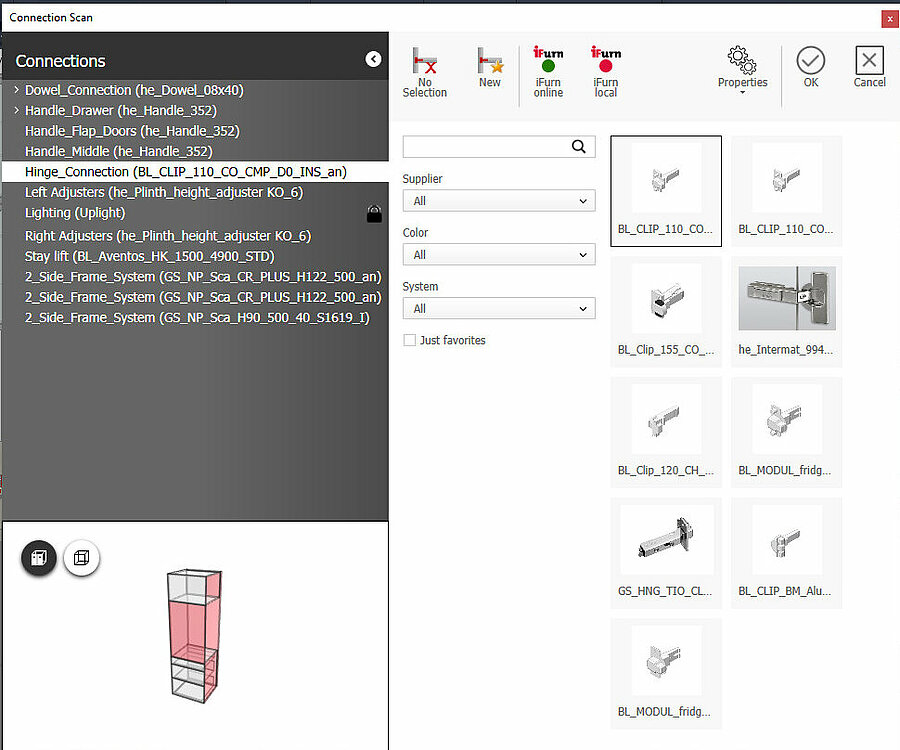

Integrierte Zulieferdaten

Noch mehr Funktionen für iX CAD

iX CAD kann sogar noch mehr – der Funktionsumfang lässt sich mit diesen optionalen Add-ons ganz einfach weiter ausbauen:

VR-Link CAD

Exportiert CAD-Planungen in die gängigen 3D-Ausgabeformate GLTF/GLB und WRL und ermöglicht die Anbindung von VR-/Render-Systemen wie z. B. Twinmotion oder Sketchfab.

BIM IFC export

Das Dateiformat IFC ermöglicht einen standardisierten Datenaustausch von Gebäudemodellen. So können beispielsweise Gebäudedaten von unterschiedlichen Gewerken zentral bei einem Architekten gesammelt und mit Hilfe von BIM-Software weiterverarbeitet und analysiert werden. Der BIM IFC export in iX CAD exportiert Konstruktionen im IFC-Format gemäß dem BIM Standard 2.0.

iX CAD im Überblick

Intelligente Assistenten und Werkzeuge unterstützen bei der Möbelkonstruktion
Langteile wie Arbeitsplatten, Sockel-, Kranz- und Lichtleisten lassen sich einfach erzeugen
Intelligentes System zum automatisierten Finden und Setzen von Verbindern, samt benötigter Bearbeitungen
Aktuelle Verbinderdaten namhafter Hersteller sind verfügbar und direkt verwendbar
Schnelle Umsetzung konstruktiver Änderungen ist jederzeit möglich, abhängige Daten werden durchgängig aktualisiert
Verkaufsplanung inkl. fotorealistischer Darstellung und Generierung von Verkaufs- und Freigabeunterlagen
Manuelle und automatisierte Zeichnungsausgabefunktionen für Ansicht-, Grundriss-, Schnitt-, Explosion- und Einzelteilzeichnungen
Mächtiges Variablen-System zum schnellen Ändern von Artikelkonfigurationen innerhalb einer Planung oder eines ganzen Projekts
Präsentation der Planung mit interessanten Renderings und Artikelanimation
Modernes Berichtssystem zur Ausgabe von Angeboten, Stücklisten für Bestellwesen, Arbeitsvorbereitung, Fertigung und Produktion
Unterstützung gängiger Barcode- und QR-Code-Typen
Kontrolle über Stammdaten (inkl. Benutzerrechte-System)
Echtzeit Preisermittlung: Verwendung verschiedener Kalkulationsprinzipien oder Online-Abfragen im ERP
